Master 180 inkl. 3-Achs-Digitalanzeige Bernardo Drehmaschine ASS

Name: Master 180 inkl. 3-Achs-Digitalanzeige Bernardo Drehmaschine ASS
Brand: LGH24 Bernardo Maschinen
SKU: R-03-1264XL
Price: 6335.03 EUR
Availability: InStock

Artikel-Nr. R-03-1264XL

Die Leit- und Zugspindeldrehmaschine Master 180 überzeugt durch ihre stabile Konstruktion und einfache Handhabung. Schon die Grundausstattung beinhaltet alle wichtigen Zubehöre (3-Achs-Digitalanzeige, Lünetten, LED-Maschinenleuchte, Sicherheitseinrichtungen nach CE-Norm, …), wodurch diese Maschine ideal für Fachschulen, Reparaturbetriebe und Ausbildungswerkstätten ist.

7.541,71 €

6.335,03 € 16% sparen

inkl. MwSt.

Menge

Nur noch wenige Teile verfügbar

Auf Lager: 1 Artikel

Sicherheitsrichtlinien

Datensicherheit: SSL geschützt

Beschreibung
Artikeldetails

Beschreibung

Ausstellungsmaschine / Vorführmaschine mit leichten Gebrauchspuren, Technisch einwandfrei.

Technische Daten:

Spitzenweite	1000 mm
Spitzenhöhe	180 mm
Umlaufdurchmesser über Bett	360 mm
Umlaufdurchmesser über Kröpfung*	480 mm
Umlaufdurchmesser über Planschlitten	220 mm
Bettbreite	185 mm
Spindelbohrung	51 mm
Spindelaufnahme	DIN 55029, D1-5
Drehzahlbereich	(8) 70 - 2000 U/min
Bereich Längsvorschübe	(32) 0,052 - 1,392 mm/U
Bereich Planvorschübe	(32) 0,014 - 0,380 mm/U
Metrische Gewinde	(26) 0,4 - 7,0 mm
Zollgewinde	(34) 4 - 56 Gg/1“
Pinolendurchmesser	42 mm
Pinolenweg	110 mm
Pinolenaufnahme	MK 4
Motor-Abgabeleistung S1 100%	1,5 kW (400 V)
Motor-Aufnahmeleistung S6 40%	2,2 kW (400 V)
Maschinenabmessung (B x T x H)	1920 x 750 x 1600 mm
Gewicht ca.	540 kg

* Bettlänge herausnehmbar: 225 mm

Besonderheiten:

Serienmäßig mit 51 mm Spindelbohrung zum Bearbeiten von großen Wellendurchmesser
Ideal für Fachschulen, Reparaturbetriebe und Ausbildungswerkstätten
Optimal geeignet zum Bearbeiten von Stahl, NE-Materialien und Kunststoffen
Herausnehmbare Brücke für die Bearbeitung von Werkstücken mit großem Durchmesser

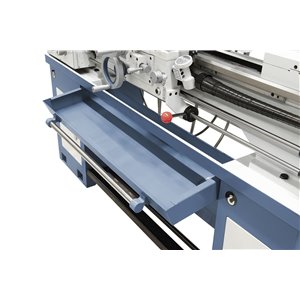

Platzsparende Aufstellmöglichkeit durch nach vorne ausziehbare Spänewanne
Die Drehzahl- und Vorschubeinstellung ist einfach aufgebaut, leichtgängg und präzise schaltbar
Elektromechanische Fußbremse zur Reduzierung der Nebenzeiten
Moderne Hauptspindellagerung mit Schrägkugellager in Präzisionsausführung
Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen
Einhebelklemmung für Reitstock, verschiebbar zum Kegeldrehen
Garantierte Rundlaufgenauigkeit der Spindelnase (≤ 0,009 mm)
Hauptspindel gehärtet und geschliffen, im Ölbad laufend
Reitstock, Spindelstock und alle Führungen nachstellbar

Lieferumfang:

3-Achs-Digitalanzeige i200 mit LCD-Display
3-Backenfutter DK11-200 mm / D5
Planscheibe 200 mm / D5, nach DIN 55029
Feststehende Lünette - Durchlass diam. max. 70 mm
Mitlaufende Lünette - Durchlass diam. max. 50 mm
Kühlmitteleinrichtung
Erstbefüllung mit Shell Tellus 46
Ausziehbare Spänewanne
Aufspannscheibe 320 mm
Vierfachstahlhalter
Schutzeinrichtung bei Vierfachstahlhalter
Rutschkupplung
Mikrometerlängsanschlag
Gewindeuhr
LED-Maschinenleuchte
Reduzierhülse
Wechselräder
2 Zentrierspitzen
Fußpedal mit Bremsfunktion nach CE

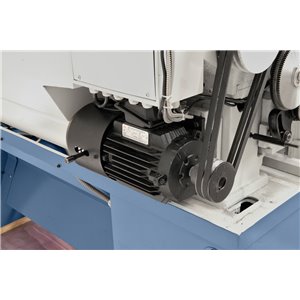

Motor mit Magnetbremse nach CE-Norm
Untergestell
Bedienwerkzeug

Lieferbares Sonderzubehör:	Art. Nr.
4-Backenfutter DK12-200 mm / D5, nach DIN 55029	21-0834
Weiche Monoblockbacken DSJ-DK11-200	21-0854
Weiche Aufsatzbacken DSTJ-DK11-200	21-0878
Grundbacken DMJ-DK11-200	21-0900
Umkehraufsatzbacken DTJ-DK11-200	21-0922
Weiche Monoblockbacken DSJ-DK12-200	21-0867
Futterflansch FL 200 mm nach DIN 55029, D1-5	21-4056
Mitlaufende Körnerspitze Type PC, MK 4	22-1003
Mitl. Körnersp. Type SMA, MK 4 inkl. 7 Einsätzen	22-1042
Mitlaufender Zentrierkegel MK 4 - 125 mm	22-1060
Revolverkopf MK 4 mit 6 Stationen	22-1072

Einsätze für Revolverkopf MK 4	22-1077
Spannzangenfutter 5C, D1-5	22-1093
Spannzangenset 5C, 3 - 26 mm, 24-tlg.	22-1097
Schnellwechselstahlhalter System Multifix, Größe E	23-1001
Werksmontage Schnellwechselhalter**	23-1092
Wechselhalter mit geradem Einsatz für Größe E, 25 x 100 mm	23-1006E2
Schnellspannbohrfutter 1 - 16 mm / B 16	24-1082
Drehmeißelsatz mit HM-Wendeplatten, 16 mm, 7-tlg.	44-3086
Kegeldreheinrichtung	03-1809
Maschinenschuh MS 80	53-2000
Universal-Kühlmittelkonzentrat RK 12, im 5 l Kanister	54-1206

Lieferumfang:

Wichtig: Bitte beachten Sie, dass einige Bilder in unseren Angeboten, die Maschinen teilweise mit Sonderzubehör zeigen die aber nicht immer im Lieferumfang enthalten sind! Beachten Sie bitte daher immer den angegebenen Lieferumfang und fragen im Zweifelsfall bei uns an!
